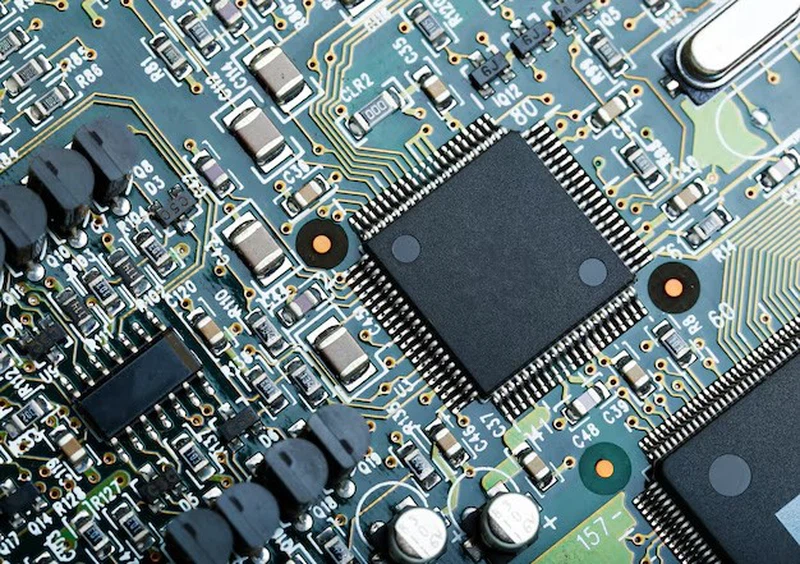

Cad é Cóipeáil PCB?

Tagraíonn clónáil PCB d'innealtóireacht droim ar ais ar bhord ciorcad bunaithe ar an táirge leictreonach fisiciúil agus an bord ciorcad atá ann cheana féin, ag baint úsáide as teicnící taighde agus forbartha droim ar ais. Is é an príomhchuspóir ná doiciméid theicniúla an táirge bhunaidh a atáirgeadh go cruinn, lena n-áirítear comhaid PCB, comhaid Bhille Ábhair (BOM), comhaid scéimre, agus mar sin de. Ina dhiaidh sin, leis na hábhair theicniúla athchóirithe seo agus na doiciméid treorach táirgthe, déantar boird PCB a mhonarú, sádráil beacht na gcomhpháirteanna, dian-thástáil taiscéalaithe eitilte, agus dífhabhtú feidhme riachtanach an bhoird chuaird. Mar thoradh ar an bpróiseas cuimsitheach seo déantar dúbailt ar fhréamhshamhail an bhoird chuaird bunaidh, ag baint amach atáirgeadh iomlán dá fheidhmiúlacht.

II. An Próiseas Cóipeála PCB

Tá próiseas Cóipeála PCB casta agus mionchúiseach, ag cuimsiú roinnt príomhchéimeanna:

• Díchóimeáil Comhpháirte agus Doiciméadú

Comhpháirteanna Díchóimeála: Ar dtús, déantar na comhpháirteanna uile ar an PCB a dhíchóimeáil go cúramach. Le linn na céime seo, coinnítear taifid chúramacha ar mhúnla, sonraíochtaí agus suíomh gach comhpháirt, go háirithe treoshuíomh dé-óid, trasraitheoirí agus sliseanna IC. Go hidéalach, tógtar grianghraif chun leagan amach na gcomhpháirteanna a dhoiciméadú, ag cinntiú nach dtugtar aird ar mhionsonraí. Tá an t-eolas seo ríthábhachtach le haghaidh obair athchóirithe ina dhiaidh sin.

An BOM a thiomsú: Bunaithe ar na comhpháirteanna dí-áitithe, cuirtear Bille Ábhar (BOM) le chéile chun tascanna soláthair agus sádrála ina dhiaidh sin a éascú.

• Scanadh Bord Folamh agus Próiseáil Íomhá

Glanadh agus Scanadh: Déantar an PCB folamh a ghlanadh go críochnúil le halcól nó le gníomhairí glanta eile sula ndéantar é a scanadh le scanóir ardchruinneas. Tá ailíniú cuí ríthábhachtach chun íomhá soiléir a fháil.

Próiseáil Íomhá: Tá bogearraí próiseála íomhá fostaithe chun codarsnacht, gile, agus paraiméadair eile a choigeartú chun infheictheacht na marcanna ceap solder a fheabhsú. Tiontaítear an íomhá ansin go dubh agus bán, agus déantar soiléireacht na líne a fhíorú. Más gá, déantar coigeartuithe arís agus arís eile nó déantar athscanadh.

Formáidí a Stóráil agus a Thiontú: Déantar na híomhánna próiseáilte a shábháil i bhformáid BMP dubh agus bán, de ghnáth comhdhéanta de shraitheanna barr (TOP.BMP) agus bun (BOT.BMP), agus déantar aon deisiúcháin nó ceartúcháin riachtanacha a chur i bhfeidhm.

• Tiontú Comhad PCB agus Leagan Amach

Tiontú Comhad: Úsáidtear bogearraí deartha PCB chun comhaid BMP a thiontú go formáid atá inaitheanta ag trealamh déantúsaíochta PCB, ag cinntiú socrúcháin PAD agus VIA (trí-pholl) cruinn.

Leagan Amach an PCB a tharraingt: Leis na comhaid tiontaithe, athdhéantar leagan amach an PCB sna bogearraí dearaidh PCB. Éilíonn an chéim seo foighne ollmhór agus aird ar mhionsonraí chun suíomh beacht ciorcadra agus comhpháirteanna gach ciseal a chinntiú.

• Déantúsaíocht PCB agus Sádráil Comhpháirte

Déantúsaíocht PCB: Seoltar an leagan amach PCB críochnaithe chuig saoráid déantúsaíochta le haghaidh táirgeadh.

Soláthar Comhpháirte agus Sádráil: Faightear comhpháirteanna bunaithe ar an BOM agus ansin sádráiltear iad ar an PCB monaraithe, agus déantar an-chúram de chloí le treoshuímh agus suíomhanna bunaidh an chomhpháirte.

• Tástáil agus Dífhabhtaithe

Tástáil Taiscéalaí Eitilte: Ag baint úsáide as tástálaí taiscéalaithe eitilte, déantar tástálacha déine ar an PCB sádráilte chun cruinneas naisc chuaird agus cáilíocht sádrála a fhíorú.

Dífhabhtaithe agus Optamú: Tá an PCB comhtháite sa chóras ábhartha le haghaidh tástála feidhmiúla, agus déantar coigeartuithe de réir mar is gá chun paireacht feidhmíochta a chinntiú leis an mbord bunaidh.

Mar theicneolaíocht innealtóireachta droim ar ais ríthábhachtach, tá ról do-athsholáthair ag Cóipeáil PCB maidir le fás tionscal leictreonach a thiomáint agus nuálaíocht theicneolaíoch a chothú. Ní sháraíonn sé ach macasamhlú, ag sracfhéachaint isteach i ndoimhneacht dearadh ciorcaid le haghaidh foghlama agus athchruthaithe. Ag Tecoo Electronics Co., Ltd, táimid fós go seasta inár dtiomantas do ngairmiúlacht, nuálaíocht, agus sláine, ag tairiscint seirbhísí Cóipeála PCB ardcháilíochta agus tacaíocht theicniúil chun comhoibriú le cliaint chun forbairt rathúil an tionscail leictreonaic a chur chun cinn.
