Míniú ar Luas Seoltóra Sádrála Reflow: Conas Cáilíocht agus Tréchur SMT a bharrfheabhsú

Tá luas iompair sádrála reflow ar cheann de na paraiméadair is tábhachtaí fós nach ndéantar meastachán orthuTionól SMT. Bíonn tionchar díreach aige ar aistriú teasa, ar fhoirmiú comhpháirteacha solder, agus ar éifeachtúlacht táirgthe iomlán. D'fhéadfadh lochtanna cosúil le hailt solder fuar, ró-fholús, warpage PCB, nó damáiste comhpháirteanna a bheith mar thoradh ar luas socraithe go míchuí.



San Airteagal seo, mínímid cad is luas iompair sádrála reflow ann, conas a théann sé i bhfeidhm ar cháilíocht sádrála, agus conas é a bharrfheabhsú i dtimpeallachtaí táirgthe fíor-bunaithe ar thaithí phraiticiúil óCeardlann SMT TECOO.



Cad é Luas Seoltóra Sádrála Reflow?

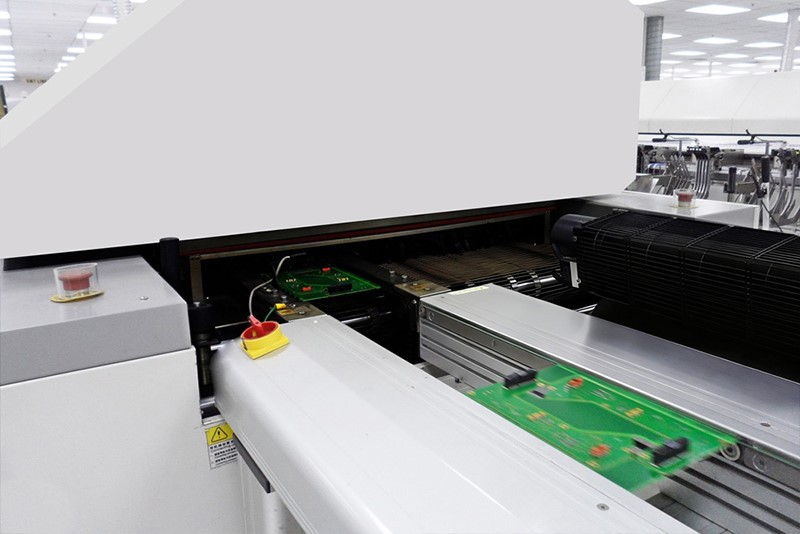

Tagraíonn luas iompair sádrála reflow don ráta a thaistealaíonn PCB trí chriosanna teasa oigheann reflow. De ghnáth déantar é a thomhas i gceintiméadar in aghaidh an nóiméid (cm/nóim) nó in orlach in aghaidh an nóiméid (i/nóiméad).

Ní fheidhmíonn luas an iompair go neamhspleách. Oibríonn sé le chéile le:

• Próifíl teocht reflow
• Iompar gníomhachtaithe flux
• mais teirmeach PCB
• Cineál comhpháirte agus leagan amach

Le chéile, cinneann na fachtóirí seo an bhfoirmíonn hailt solder i gceart agus go hiontaofa.





Cén Fáth a Bhfuil Luas Conveyor Criticiúil sa Phróiseas Sádrála Reflow

Rialú Am Cónaithe Teirmeach

Sainmhíníonn luas iompair cé chomh fada agus a fhanann an PCB i ngach crios den oigheann reflow, lena n-áirítear:

• Réamhthéamh
• Maith
• Reflow (am os cionn an leachtais)
• Fuarú

Cinntíonn rialú luais cruinn téamh aonfhoirmeach, leá greamaigh solder ceart, agus scaoileadh gáis leordhóthanach. Cuidíonn sé seo le lochtanna a chosc, amhail hailt nach-fhliuchadh, cloch uaighe nó ailt fhuar.

Rioscaí a bhaineann le Luas Iompraíochta Mícheart

• Ró-ghasta:

Réamhthéamh neamhleor, gníomhachtú flosc neamhiomlán, so-ghalaithe gafa, agus rátaí folús níos airde.

• Ró-mhall:

Comhpháirt róthéamh, dífhoirmiúchán PCB, carbónú flux, agus tréchur laghdaithe.



Príomhthosca a Imríonn Tionchar ar Shocruithe Luas Iompraíochta Athshreabha

Dearadh PCB agus Ábhair

Cinneann tiús cláir, comhaireamh ciseal, dáileadh copair, agus cineál foshraithe (m.sh. ábhair FR-4 nó ardmhinicíochta{-) toilleadh teirmeach. De ghnáth bíonn luasanna iompair níos moille ag teastáil ó bhoird thiúsacha nó atá trom le copar chun dul i bhfód teasa a chinntiú.

Cineál Comhpháirte agus Leagan Amach

Teastaíonn rialú teirmeach níos déine le haghaidh cóimeálacha ard-dlúis a úsáideann BGA, QFN, nó comhpháirteanna pitch fíneáil. Cuidíonn luasanna níos moille le sádráil aonfhoirmeach a bhaint amach agus an baol lochtanna a laghdú.

Saintréithe Greamaigh Solder

Tá pointí leá uathúla agus fuinneoga gníomhachtaithe ag cóimhiotail solder éagsúla (cosúil le SAC305 nó SnPb) agus córais flux. Ní mór luas an iompair a ailíniú le próifíl reflow molta an ghreamú solder.

Dearadh Oighinn Reflow

Tá éifeachtúlachtaí aistrithe teasa éagsúla ag oighinn teo, infridhearg agus in oighinn athshreafa hibrideacha. Ní mór luas an iompair a chalabrú de réir modh téimh an oigheann agus saintréithe an tsreafa aeir.



Conas a théann Luas an Iompraíochta i bhfeidhm ar Cháilíocht Sádrála

Lochtanna de bharr Luas Iomarca

• Wetting solder bocht:Ní ghníomhaíonn flux go hiomlán, rud a fhágann go bhfuil hailt lag nó neamhiomlán.
• Briseadh strus teirmeach:Méadaíonn athruithe teochta tapa an baol microcracks, go háirithe i gcomhpháirteanna ceirmeacha agus ICanna móra.
• Méadú ar neamhní:Ní féidir le luaineachtaí éalú in am agus éiríonn siad gafa i sádráil leáite.

Saincheisteanna a Ba chúis le Luas Rómhall

• Comhpháirt agus damáiste PCB:Is féidir le nochtadh fada le teochtaí arda dochar a dhéanamh do pháirteanna atá íogair ó thaobh teasa nó d’fhéadfadh sé a bheith ina chúis le dídhathú agus dí-oiliúint PCB.
• Carbónú iarmhar flosc:D'fhéadfadh iarmhair chrua cur isteach ar thástáil leictreachais agus ar iontaofacht fhadtéarmach.
• Éifeachtúlacht táirgthe níos ísle:Cuireann luas laghdaithe iompair teorainn dhíreach ar an aschur agus méadaítear costas aonaid.



Cleachtais is Fearr chun Luas Iompraíochta Sádrála Reflow a bharrfheabhsú

Optimization Luas Bunaithe ar Tréithe PCB

1. Tosaigh le próifíliú teirmeach

Úsáid teirmeachúplaí nó uirlisí próifílithe chun cuair teochta a thomhas ar luasanna éagsúla. Cinntigh go gcomhlíonann an bhuaic-theocht agus an t-am os cionn an leachta sonraíochtaí greamaigh sádrála.

2. Bain úsáid as rialú próisis deighilte

Ceadaíonn oighinn athshreabha nua-aimseartha optamú bunaithe ar chrios-. Mar shampla:

• Luas níos moille sa chrios réamhthéamh le haghaidh ardú teochta aonfhoirmeach
• Luas optamaithe sa chrios athshreafa chun nochtadh ardteochta a theorannú

3. Lean na moltaí greamaigh solder

Bain úsáid as próifíl theirmeach molta an tsoláthraí chun raon luais oiriúnach a ríomh, a cheadaíonn corrlach coigeartaithe ±10% de ghnáth.





Coigeartú Comhordaithe ar Pharaiméadair Oighinn Reflow

• Sioncronú teochta agus luais:

Teastaíonn teocht an chrios níos airde chun luas iompair a mhéadú chun dóthain ionchur teirmeach a choinneáil.

• Optamú sreabhadh aeir:

In oighinn chomhiompair éigeantaigh, feabhsaíonn sruth aeir níos airde aistriú teasa ach ní mór é a rialú chun comhpháirteanna beaga a dhíláithriú a sheachaint.

• Calabrú córais iompair:

Déan criosanna slabhra nó mogaill a iniúchadh go rialta chun oibriú cobhsaí, saor ó chreathadh a chinntiú.



Monatóireacht Próisis agus Feabhsú Leanúnach

• Próifíliú-fíor-ama:

Úsáid córais phróifílithe teochta (eg, PEN) chun cuair theirmeacha iarbhír a rianú go leanúnach.

• Comhghaol AOI agus SPI:

Déan anailís ar lochtanna comhpháirteacha solder agus greamaigh sonraí toirte taobh le luas iompair chun treochtaí próisis a aithint.

• optamú bunaithe ar DOE-:

Cuir Dearadh Turgnamh (DOE) i bhfeidhm ar tháirgí nua chun fuinneoga luais láidre a shainiú agus próisis a chaighdeánú.



Feidhmchláir Dhomhanda Real- ó Cheardlann SMT TECOO

Cás 1: PCBanna Cumarsáide Ardluais

• Dúshlán: Léirigh PCB 2.4 mm tiubh le sraitheanna talún iolracha joints solder fuar ag imill.
• Réiteach: Luas laghdaithe ó 85 cm/nóiméad go 70 cm/nóiméad agus méadú 10 céim ar an teocht réamhthéite.
• Toradh: Thit an ráta folús ó 15% go dtí faoi bhun 5%, le feabhas feiceálach ar cháilíocht chomhpháirteach solder.

Cás 2: Leictreonaic Inchaite Miniature

• Dúshlán: Dífhoirmíodh PCBanna tanaí 0.6 mm ar ardluais agus d'fhulaing siad damáiste teirmeach ag luas íseal.

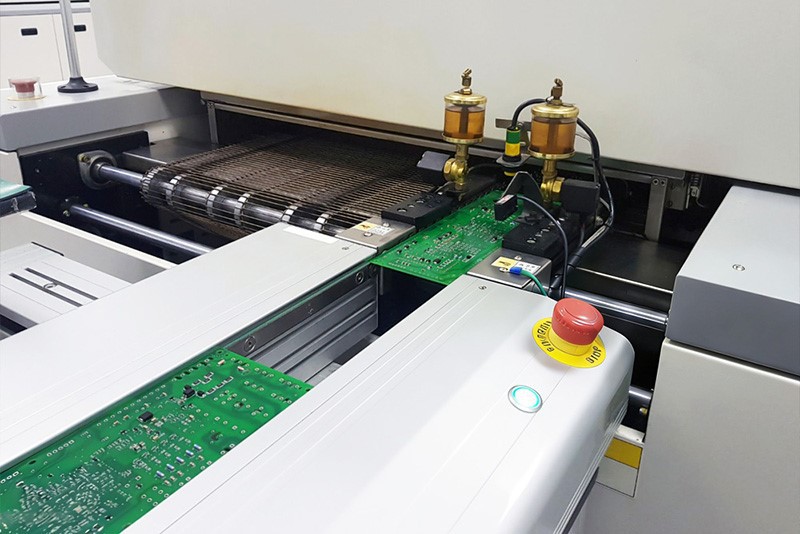

• Réiteach: conveyor crios mogalra ag 65 cm/nóim, sreabhadh aeir laghdaithe, agus daingneáin tacaíochta breise.
• Toradh: Mhéadaigh an toradh ó 92% go 99.5%, le warpage rialaithe faoi bhun 0.1%.

Cás 3: Luaidhe Measctha agus Luaidhe-Cóimeáil In Aisce

• Dúshlán: Riachtanais teirmeacha achrannacha ar an PCB céanna.
• Réiteach: Socraigh luas bonnlíne 75 cm/nóiméad agus úsáid insliú teirmeach roghnach le haghaidh limistéir luaidhe.
• Toradh: joints solder iontaofa don dá chóimhiotail agus d'fhuinneog próisis níos leithne.



Conclúid: Is Paraiméadar Próiseas Straitéiseach SMT é Luas an Iompróra

Ní hamháin gur socrú uimhriúil é luas iompair sádrála reflow-is paraiméadar straitéiseach é a chomhtháthaíonn teirmidinimic, eolaíocht ábhar agus feidhmíocht trealaimh. Ag TECOO, bainimid úsáid as cur chuige atá dírithe ar shonraí chun luas an iompair a ailíniú le slabhra próisis iomlán an SMT, ag cinntiú ardchaighdeán sádrála agus olltáirgeadh éifeachtach.



De réir mar a leanann trealamh cumasaithe IoT agus rialú próisis faoi thiomáint AI-ag éabhlóidiú, beidh ról lárnach ag barrfheabhsú luais iompair oiriúnaitheach agus fíor-ama i dtodhchaí SMT clistedéantúsaíocht.
